1范圍

本標(biāo)準(zhǔn)規(guī)定了氧化鋁，氫氧化鋁及其化學(xué)制品在標(biāo)準(zhǔn)照明體D65氫氧漫射/垂直(d/0)或垂直/漫射（0/d）光學(xué)幾何條件下藍(lán)光白度的測定方法。本標(biāo)準(zhǔn)適用于氧化鋁，氫氧化鋁及其化學(xué)制品白度指數(shù)的測定。測定范圍：WB70~99.9。 2規(guī)范性引用文件

下列文件中的條款通過本標(biāo)準(zhǔn)的引用成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的**新版本。凡是不住日期的引用文件，其**新版本適用于本標(biāo)準(zhǔn)。

B/T3977顏色的表示方法

GB/T3978標(biāo)準(zhǔn)照明體及照明觀測條件 GB/T3979—1997 物體色的測量方法 GB/T5698顏色術(shù)語

GB/T6609.23氧化鋁化學(xué)分析方法和物理性能測定方法取樣

GB/T6609.23氧化鋁化學(xué)分析方法和物理性能測定方法試樣的制備和貯存 GB/T8170數(shù)值修約規(guī)則

GB/T9087用于色度和光度測量的粉體標(biāo)準(zhǔn)白板 GB/T17749白度的表示方法 JJG512G家計量檢定規(guī)程  白度計

3術(shù)語和定義

3.1 物體的反射因數(shù)及其他顏色術(shù)語采用GB/T5698的定義

物體的反射因數(shù)  reflectance factor

在特定的照明條件下，在規(guī)定的立體角內(nèi)，從物體反射的輻通量或光通量與從完全漫反射的輻通量或光通量之比

3.2白度采用GB/T17749的定義，即： 白度

表征物體色白的程度，白度值越大，則白色的程度越大，即物體的反射因數(shù)越大。完全反射漫射體的白度等于100。 4方法提要

   本標(biāo)準(zhǔn)以試料板對主波長457nm±2nm藍(lán)光的反射因數(shù)，與氧化鎂粉體標(biāo)準(zhǔn)白板反射漫射因數(shù)的對比，作為氧化鋁，氫氧化鋁極其化學(xué)制品白度的測定





方法。 5儀器及標(biāo)樣 5.1白度計

白度計采用10o視場D65標(biāo)準(zhǔn)照明體，光學(xué)幾何條件為漫射/垂直(d/0)或垂直/漫射（0/d）方式，光譜響應(yīng)在有效波長457nm±2nm，半波寬度為44 nm的藍(lán)光測定條件。

白度計按JJG512檢定，達(dá)到一級標(biāo)準(zhǔn)。 5.2壓樣器

采用全G白度標(biāo)準(zhǔn)化工技術(shù)工作組推薦的HY—3型或相同性能的恒壓粉體壓樣器。與白度計匹配使用，壓片直徑20mm~40mm。 5.3白度標(biāo)樣

5.3.1白度標(biāo)樣采用GSB A 67001氧化鎂實(shí)物標(biāo)樣為白度計工作標(biāo)準(zhǔn)白板定值。 5.3.2氧化鎂粉體標(biāo)準(zhǔn)白板應(yīng)按照GB/T9087規(guī)定制作。同一貯存瓶的氧化鎂白

度標(biāo)樣，用恒壓粉體壓樣器制成的標(biāo)準(zhǔn)壓片，白度值之間的差別應(yīng)不大于0.2。氧化鎂于105℃~110℃烘箱中烘干，置干燥器內(nèi)冷卻**室溫，如有結(jié)塊置于不污染粉體的研缽中，研細(xì)后再用。壓制好的標(biāo)準(zhǔn)白板置于干燥氣中避光保存，如無污染和損傷，可反復(fù)使用。 5.4工作標(biāo)準(zhǔn)白板

5.4.1 根據(jù)待測試樣的大致范圍，用陶瓷工作標(biāo)準(zhǔn)白板作為工作標(biāo)準(zhǔn)白板對儀器

進(jìn)行常規(guī)校正。

5.4.2用與樣品測定時使用的同一只恒壓粉體壓樣器，制取氧化鎂粉體標(biāo)準(zhǔn)白板，

每周對陶瓷工作標(biāo)準(zhǔn)白板校準(zhǔn)定值。

5.4.3工作標(biāo)準(zhǔn)白板表面應(yīng)平整，無裂紋，并置干燥器中在避光處保存。如有污染，須用絨布或藥棉蘸無水乙醇擦凈，然后置于干燥箱中在110℃±5℃烘干30min,取出，置干燥器中冷卻**室溫，用氧化鎂粉體標(biāo)準(zhǔn)白板重新校準(zhǔn)定值。 5.5標(biāo)準(zhǔn)黑筒

標(biāo)準(zhǔn)黑筒的反射因數(shù)不大于0.2，有儀器廠家校準(zhǔn)，為防塵應(yīng)口朝下放置或配防塵蓋。 6試樣

6.1按GB/T6609.22和GB/T6609.23有關(guān)規(guī)定進(jìn)行取樣和制樣，應(yīng)保持試樣顆粒的均勻和完整性，防止取樣，制樣和貯存過程中發(fā)生破碎和粘結(jié)。





6.2試樣應(yīng)保存在密閉容器中，防止吸潮和污染。

6.3氧化鋁及其化學(xué)制品，在300℃±10℃烘干2h，置干燥器中，冷卻**室溫。 6.4氫氧化鋁及其化學(xué)制品，在110℃±5℃烘干2 h，置干燥器中，冷卻**室溫。 7測定步驟 7.1試料

根據(jù)試料板的直徑和厚度及試樣粒度情況，取一定量的試樣（6）。 7.2測定次數(shù)

獨(dú)立地進(jìn)行三次測定，取其平均值。 7.3試料板的制備

制樣前應(yīng)將壓樣器（5.2）各部件進(jìn)行清洗和干燥。將試料（7.1）移入壓樣器（5.2）中，按壓樣器（5.2）的操作程序壓制試料板。將壓樣盒中毛玻璃片從樣品板表面一下，緊靠毛玻璃板為成型工作面。在柔和光照下檢查壓片情況，壓片應(yīng)無凹陷，無凸起，無劃痕，無裂紋，無污點(diǎn)。 7.4試料板的測定

按照白度計（5.1）的操作規(guī)程，選擇光譜響應(yīng)波長為457nm，開機(jī)預(yù)熱達(dá)到性能穩(wěn)定。用標(biāo)準(zhǔn)黑筒（5.5）為儀器調(diào)“零”，用與試料板（7.3）的白度接近的工作標(biāo)準(zhǔn)白板（5.4）校正白度計**規(guī)定的量值。穩(wěn)定后，分別測定每塊試料板的白度，讀數(shù)精確**0.1 8結(jié)果計算

按公式（1）計算試料的白度：

WB=R457=Kb×∑R(λ)×F(λ) ×△λ …………………………………………（1）

式中：

WB———試樣的藍(lán)光白度； #p#分頁標(biāo)題#e#

R457———白度計光譜響應(yīng)在有效波長457nm±2nm,半波長寬度為44nm的藍(lán)光

條件下，測定試料板的反射因數(shù)；

Kb ——— 歸化系數(shù)Kb =1/∑F(λ) ×△λ ∑R(λ) ——— 樣品的光譜反射因數(shù)

F(λ) ——— 藍(lán)光白度計的相對光譜響應(yīng)分布（表1） △λ———計算白度的波長間隔

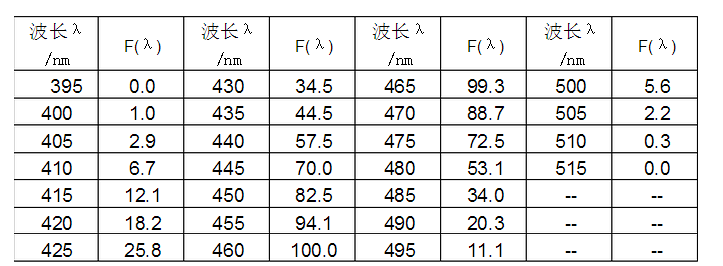

表1藍(lán)光白度計的光源，光學(xué)系統(tǒng)和探測器相組合給出的相對光譜響應(yīng).
