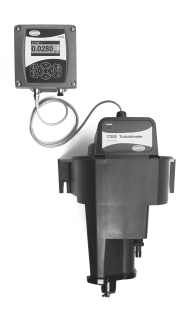

儀器描述
1720E低量程
濁度儀適用于污水處理廠的中水濁度測量，滿足美G環保協會(USEPA)180.1方法，更適合于具備法律效力報告的要求。內置的氣泡去除系統，在低濃度時，去除錯誤較高的讀數，對低量程濁度的細小變化都能快速響應，不受樣品流速和壓力的影響。
應用*域
污水處理廠的中水和自來水廠濁度測量
工作原理
樣品進入
濁度儀的中間立柱內，上升到測量室，然后通過溢流堰進入排水端口。這種結構可產生一個無波動光學平面。從傳感器光源組件發出的白熾光被向下導入濁度以內，遇到樣品中的懸浮顆粒產生散射光，傳感器浸在水樣中的光電池能夠檢測到與入射光束呈90º角的散射光。連續流動的樣品流經獲得**的氣泡去除系統，該系統能排出樣品流中夾帶的氣體，去除低濃度濁度測量中**顯著的干擾。內置氣泡去除系統可免于受到樣品流速和壓力變化的影響。

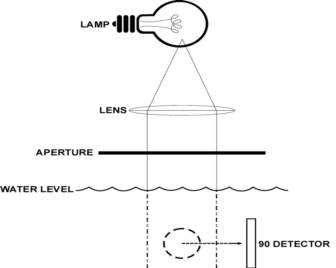

圖1 1720E 工作原理圖
接線圖：
所有1720E低量程
濁度儀標配6米電纜，可與SC100直接連接即插即用，無需現場接線
變送器輸出接線圖見SC100 數字控制器

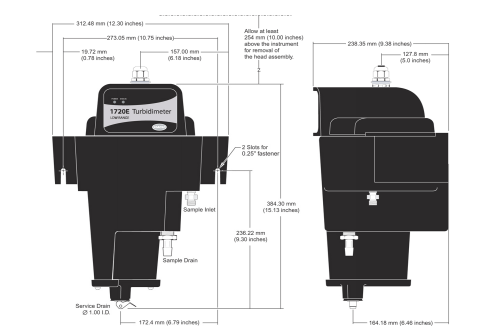

儀器尺寸：
儀表技術指標
1720E濁度探頭
|
量程 |
0．001-100NTU |
|
精度 |
0-40NTU時，讀數的±2% 或±0.015,取較大值
40-100NTU時，讀數的±5% |
|
顯示分辨率 |
0.0001NTU 0-9.9999NTU; 0.001 10.000-99.999NTU |
|
重復性 |
優于讀數的±1.0% 或±0。002NTU, 取較大值 |
|
信號平均時間 |
6，30，60，90秒用戶可選，默認為30秒 |
|
樣品流速 |
200-750ml/分 |
|
工作溫度 |
0-50℃（單探頭傳感器）
0-40℃（雙探頭傳感器） |
|
儲藏溫度 |
-20 - +60℃ |
|
工作濕度 |
5-95% 無冷凝 |
|
安裝方式 |
就地和墻面安裝 |
|
電源 |
100-230VAC,50/60HZ,自動選擇40VA |
|
樣品進口連接件 |
1/4”NPT 內螺紋，1/4” 壓縮配件 |
|
排水口配件 |
1/2”NPT 內螺紋，1/2”軟管 |
|
儀表尺寸 |
25.4X30.5X40.6 |
|
重量 |
4.54KG |
|
繼電器 |
三個繼電器輸出 |
儀表選型
整套1720E儀表選型
|
60101-00 |
全套1720E濁度儀，含傳感器和sc100控制器 |
|
60101-02 |
全套1720E濁度儀，含傳感器和sc100控制器，帶MODBUS/RS485輸出 |
|
60101-03 |
全套1720E濁度儀，含傳感器和sc100控制器，帶MODBUS/RS232輸出 |
|
60101-04 |
全套1720E濁度儀，含傳感器和sc100控制器，帶Lonworks輸出 |
單獨1720E探頭選型
電纜選型（必須單獨訂購）
|
57960-00 |
7.7米延長電纜 |
|
46308-00 |
230VAC 電纜線（Power cord with strain relief, Europe Style Plug） |
可選配件：#p#分頁標題#e#
1720E ICE-PIC 校準模塊
|
52250-00 |
20NTU |
|
52215-00 |
1NTU |
常規校準標準
校驗桶必須分別定購
標準校準模塊
|
26598-53 |
1.0NTU |
|
27463-53 |
40.0NTU |
|
26979-53 |
0.3NTU |
|
26980-53 |
0.5NTU |
|
27233-53 |
0.1NTU |
FORMAZIN 校驗標準
|
44156-00 |
FORMAZIN 校準工具包，包括4000NTU Formazin,(500m L ),TenSette 吸量管和校驗量桶 |
|
2461-49 |
Formazin 一級校驗標準，4000NTU，500ml, 替換件為本44156-00 |
|
44153-000 |
校驗量桶，1L |
|
57432-00 |
支承架 |
